Полный цикл: от сканирования до готовой цифровой модели

Оставить заявку

Услуги наземного лазерного
сканирования и его применения:

Услуги наземного лазерного сканирования и его применения

Промышленные объекты

Обмеры промышленных объектов, в том числе: территория, здание, оборудование, емкости, трубопроводы, запорно-регулирующая арматура, фасонные элементы, металлические конструкции .

Гражданские объекты

Обмеры гражданских объектов, в том числе: Внешние и внутренние обмеры офисных зданий, многоквартирных комплексов, торговых площадей.

Объекты культуры

Обмеры объектов культурного наследия и памятников архитектуры.

Услуги BIM моделирования
и его применение:

Услуги BIM моделирования и его применение

Разработка цифрового информационного двойника и
разработка рабочей документации промышленных объектов
во всём диапазоне детальности по стандарту LOD.
В том числе: территория, здание, оборудование, емкости,
трубопроводы, запорно регулирующая арматура, фасонные
элементы, металлические конструкции

Разработка семейств для проектирования.
Исполнение по облаку точек или паспорту объекта

Поверка и калибровка резервуаров и промышленных
ёмкостей.

Разработка цифрового информационного двойника и
разработка рабочей документации гражданских объектов:
офисных зданий, многоквартирных комплексов, торговых
площадей, объектов культурного наследия и памятников
архитектуры

Формирование\корректировка P&ID схемы по факту
существующей производственной линии

Что такое ЦИМ

(Цифровой информационный двойник)

ЦИМ — это виртуальный «двойник» реального объекта,
разработанный с помощью САПР инструментов.

Состоит из:

- Геометрические данные. Например, 3D модель трубопровода определенного размера.

- Атрибутивные данные. Например, диаметр, материал исполнения, стоимость.

- Эксплуатационные данные. Например, наименование среды, температура, давление.

Зачем нужен ЦИМ

(Цифровой информационный двойник)

ЦИМ необходим для эффективного процесса эксплуатации, реконструкции и модернизации промышленных и гражданских объектов. ЦИМ позволяет определить точные пространственные координаты и информационную составляющую интересующего объекта в условиях действующего производства.

Например: выделить всю технологическую цепочку определенной производственной линии от точки А до бочки Б со всем оборудованием и информацией: номер линии, материал трубопровода, номер оборудование согласно P&ID схемы, наименование среды, температура, давление, дата монтажа, итд.

В каких процессах поможет ЦИМ

(Цифровой информационный двойник)

Формирование ТЗ для модернизации, ремонтных работ или нового строительства

Работа без актуальной 3D модели

ТЗ будет не полным ввиду отсутствия визуализации и актуальных чертежей, а это увеличенные сроки и стоимость так как подрядчику для выполнения работ необходимо провести обследование интересующего участка для актуализации и сбора недостающих данных.

Работа с актуальной 3D моделью

Наличие 3D модели со всем оборудованием и информацией по каждому объекту с точными пространственными координатами позволят оперативно начать разработку ППР, рассчитать точную смету и сохранить бюджет.

Контроль за выполнением работ

Работа без актуальной 3D модели

Рассмотрение и согласование чертежей занимает значительную часть времени и может не учитывать смежные разделы что приводит к скрытым коллизиям и долгой корректировке проектных решений и в свою очередь влияет на срок и стоимость проекта

Работа с актуальной 3D моделью

Работа с качественными исходными 3D данными, позволяет оперативно разработать, продемонстрировать проектные решения, согласовать их со смежными разделами и без задержек на исправления выдать рабочие чертежи в монтаж

Обеспечение качества выполненных работ

Работа без актуальной 3D модели

Разработка проектных решений в условиях работы с не актуальными чертежами и документацией или вовсе их отсутствием усложняет процесс инжиниринга и может привести к ошибкам в проектировании

Работа с актуальной 3D моделью

Актуальная 3D модель с атрибутивной информацией позволяет разработать лучшие проектные решения и адаптировать их в точных пространственных координатах с минимальной погрешностью при этом риск допустить ошибку сводится к минимуму

Процесс эксплуатации (наличие документации на оборудование)

Работа без актуальной 3D модели

Паспорта и сертификаты на оборудование или материалы утрачены или находятся в архиве и требуют временить что бы их найти

Работа с актуальной 3D моделью

Паспорта и сертификаты на оборудование оцифрованы и вложены в атрибутивную информацию к каждому объекту, доступны в любой момент

Процесс эксплуатации (Проведение ревизии оборудования)

Работа без актуальной 3D модели

Списки оборудования, ЗРА и датчиков, могут быть не актуальны, а определение их расположения требует значительного времени

Работа с актуальной 3D моделью

Возможность выгрузить актуальную спецификацию в любом интересующем виде и визуально определить пространственное расположение.

Процесс эксплуатации (Адаптация сотрудников, передача данных)

Работа без актуальной 3D модели

При отсутствии визуальной информации о границах ответственности, технологических данных, информации по средам и оборудованию, процесс адаптации нового сотрудника занимает значительною часть времени, может занять больше запланированного времени и в итоге не привести к результату

Работа с актуальной 3D моделью

Возможно кратно ускорить процесс адаптации, при работе с 3D моделью с учетом зоны ответственности с необходимой информацией по каждому объекту, например: Среда, давление, температура, материал трубопровода, границы технологической цепочки, оборудование, дата монтажа, и т.д.

Наши работы

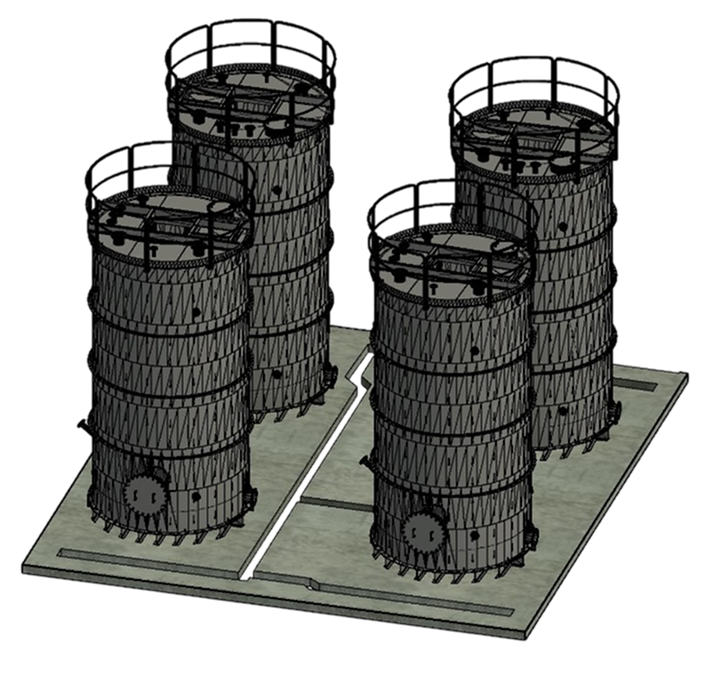

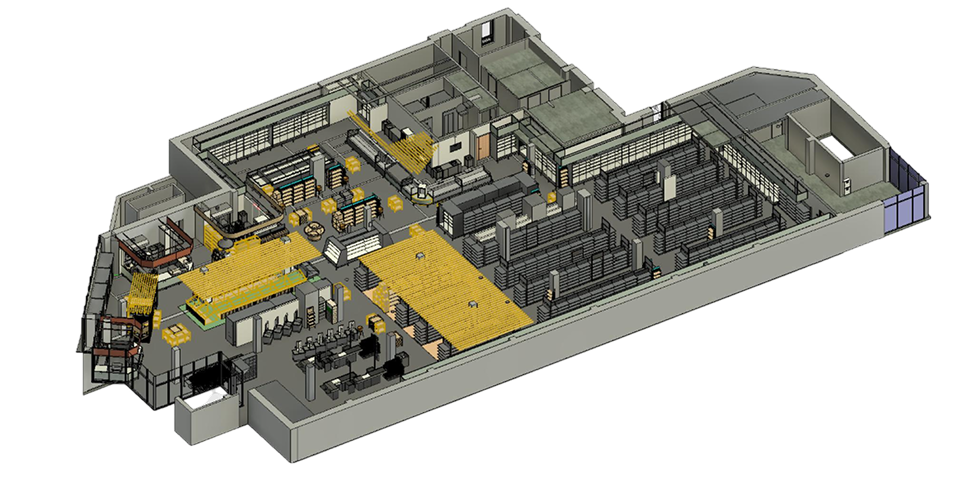

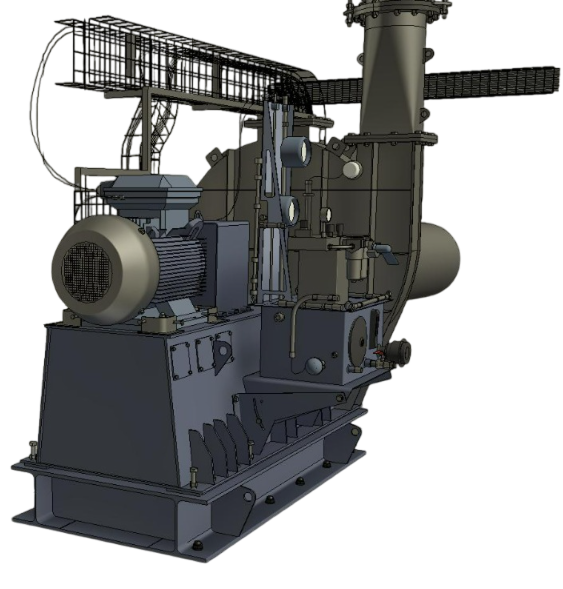

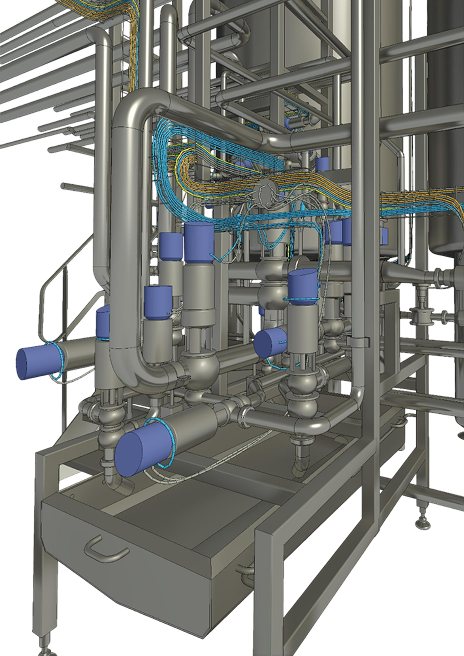

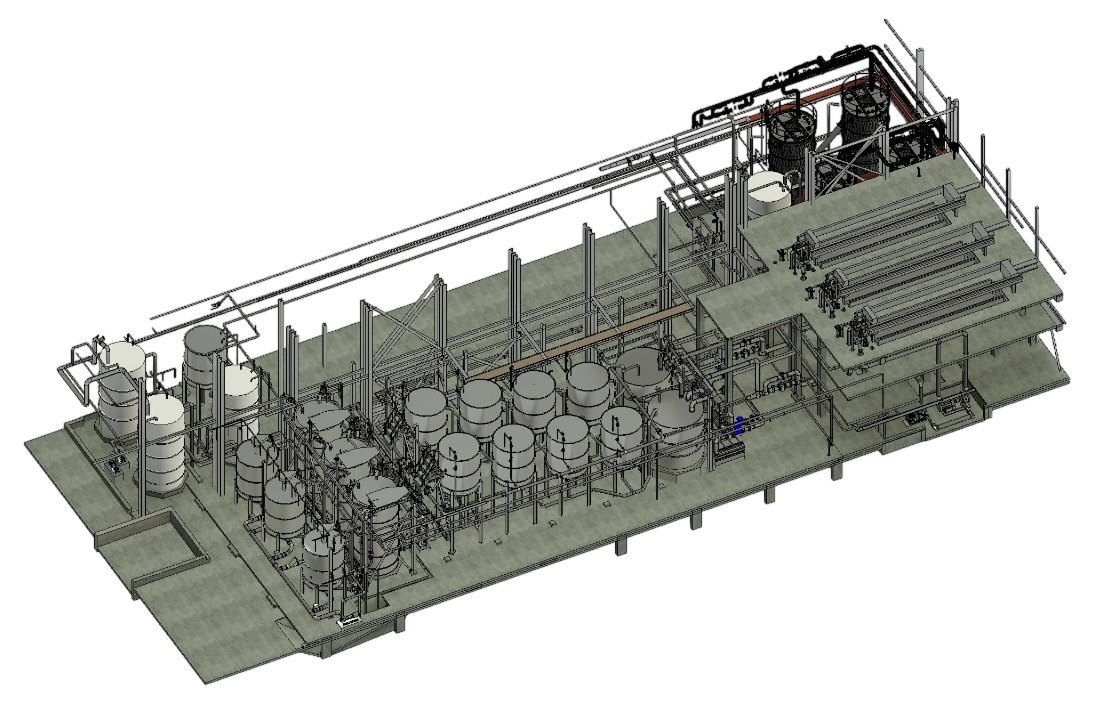

Примеры цифровых моделей
